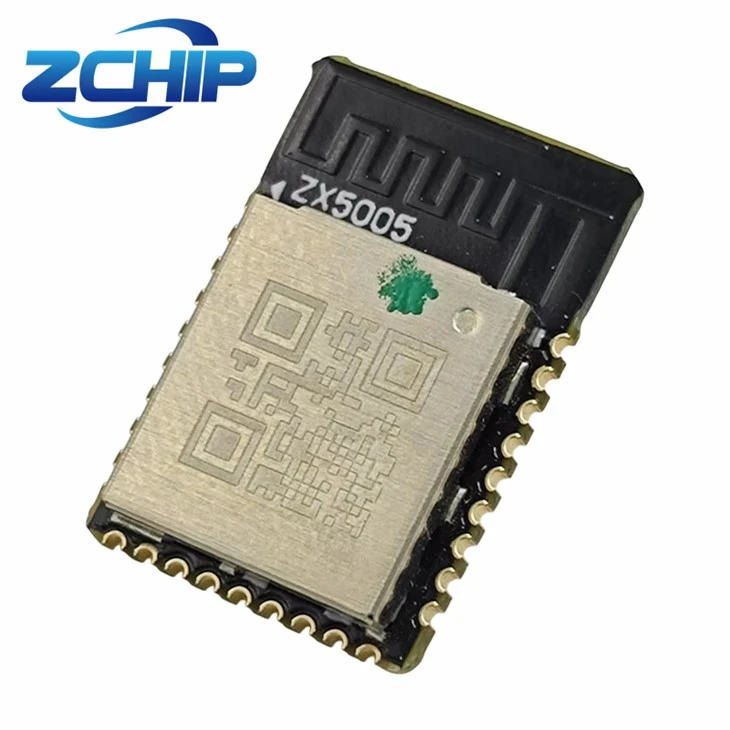

ZX5005 er venjuleg Bluetooth netkerfiseining. ZX5005 röð er lág-afl Bluetooth gagnsæ sendingareining sem var hleypt af stokkunum af Hangzhou Zexin Communication Technology Co., LTD. Það hefur nokkuð mikilvæg forrit í daglegu lífi okkar.

ZX5005 Series, þróuð af Hangzhou ZheXin Communication Technology, er háþróuð -lág- Bluetooth LE 5.3 eining sem er hönnuð fyrir hraðvirka dreifingu og sveigjanlega IoT forrit. Fyrirferðarlítil en samt öflug, þessi eining dregur verulega úr þróunartíma og margbreytileika, sem gerir hana að tilvalinni lausn fyrir þráðlausa gagnaflutning í snjalltækjum.

Með innbyggðu-512KB Flash, styður ZX5005 Bluetooth 5.3, BLE Mesh, Zigbee 3.0 og 2.4G sérsamskiptareglur, sem býður upp á óviðjafnanlega fjölhæfni fyrir fjölbreyttar tengingarþarfir. Forhlaðinn fastbúnaður hans gerir fljótlega uppsetningu með lágmarks stillingum, en fullur stuðningur við OTA uppfærslur og sérsniðna þróun tryggir aðlögunarhæfni til lengri-tíma.

Sem Bluetooth netkerfiseining hentar ZX5005 serían mjög vel fyrir snjallheimakerfi, iðnaðar Internet of Things, nothæf tæki og fjarvöktun. Það býður upp á áreiðanlega afköst, ofur-lága orkunotkun og auðvelda samþættingu, sem gerir vörum þínum kleift að hafa næstu-kynslóð þráðlausa möguleika.

product-244-180

ZX5005 Main Features

ZX5005 Application

Eftirfarandi mynd sýnir PIN-númer lýsingu einingarinnar:

product-198-285

Raðnúmer	Pinna	Virka	Stefna	Skýringar og skýringar
1	NC	-	-	-
2	GND	GND	-	Jarðtenging
3	PC4	GPIO	-	-
4	PC3	GPIO/PWM	-	-
5	PC1	OTA_EN	Inntak	nput tengi P_OTA_EN, notað fyrir OTA aðgerðaskipti; Þegar P_OTA_EN er á lágu stigi bannar einingin OTA. Þegar P_OTA_EN er á háu stigi eða vinstri aðgerðalaus er OTA leyft.


6	PC2	GPIO	-	Endurnota aðgerð: PWM0/7816_TRX/I2C_SDA
7	PB4	SVEFNA	Inntak	Inntakstengi P_SLEEP fyrir litla-aflsstýringu; Þegar P_SLEEP er á lágu stigi fer einingin í SLEEP ham. Ef ekki er krafist lítillar-aflsstýringar er hægt að láta þennan pinna vera fljótandi.
7	PB4	SVEFNA	Inntak
8	PB5	GPIO	-	Endurnota aðgerð: ADC/PWM5/SDM_N0/COMP_IN5
9	PD7	GPIO	-	Endurnota aðgerð:SPI_CK/I2C_SCK/I2S_BCK/7816_TRX
10	VCC	Kraftur	-	Metið 3,3v
11	GND	Jarðvegur	-	Jarðtenging
12	RST	Endurstilla	Inntak	Endurstillingarpinna fyrir einingu Hátt stig: Einingin virkar eðlilega Lágt stig: Einingin er áfram endurstillt Athugið: Þessi pinna er með innri uppdráttaraðgerð-upp. Þegar það er ekki í notkun má skilja það eftir í hengingu



13	PA7	SWS	-	Brennaraport
14	NC	-	-	-
15	PA1	GPIO	-	Endurnota aðgerð:I2S_CLK/7816_CLK/DMIC_CLK
16	PB7	GPIO	-	Endurnota aðgerð:ADC/SPI_DO/SDM_N1/COMP_IN7/UART_RX
17	PB1	UART TX	Framleiðsla	Gagnaúttakspinna fyrir raðtengi
18	PA0	UART RX	Inntak	Gagnainntakspinna fyrir raðtengi
19	NC	-	-	-
20	NC	-	-	-
21	PB6	P_CONN_ST	Framleiðsla	Stöðuvísispinn fyrir tengingu Hátt stig: Gefur til kynna að einingin sé í tengdu ástandi Low level: Gefur til kynna að einingin sé ekki tengd


22	PD3	GPIO	-	Endurnota aðgerð: PWM1N/I2S_SDI/7816_TRX
23	PD4	GPIO	-	Endurnotkunaraðgerð: PWM2N/I2S_SDO
24	PD2	GPIO		Endurnota aðgerð: PWM3/SPI_CN/I2S_LR
25	PC0	AFTAKA	Inntak	Inntakstengi P_DISCONN til að aftengja Bluetooth-tengingu; P_DISCONN aftengir núverandi Bluetooth-tengingu við fallbrúnina. Ef það er ekki nauðsynlegt að aftengja Bluetooth-tenginguna virkan, má skilja þennan pinna ótengdan.
25	PC0	AFTAKA	Inntak
26	GND	Jarðvegur		Allt GND ætti að vera tengt
27	MAUR	Ytra loftnetsviðmót		Sjálfgefið er það PCB loftnet. Til að tengja ytra loftnet þarf innra sleppubúnað með bitanúmerinu: C20
27	MAUR	Ytra loftnetsviðmót

Algengar spurningar

Sp.: Hvað er Bluetooth netkerfi?

A: Bluetooth Mesh er netstaðall fyrir möskva sem starfar á meginreglunni um flóðnet. Það er byggt á því að hnútarnir miðla skilaboðunum: sérhver boðhnútur sem tekur á móti netpakka sem. sannvotir gegn þekktum netlykli.

Sp.: Hver er munurinn á Bluetooth Mesh og Zigbee möskva?

A: Zigbee getur stutt meiri fjölda hnúta í möskva. Fræðileg mörk Bluetooth Mesh eru 32.000 hnútar, á meðan það er 65.000 hnútar fyrir zigbee. Þetta gefur til kynna að zigbee möskva netkerfi -fræðilega- geti þekja tvöfalt flatarmál Bluetooth möskva. Í reynd mun netstærðin takmarkast af öðrum áhyggjum.

Sp.: Er möskvakerfi betra en WiFi?

A: Ólíkt hefðbundnum WiFi útbreiddum, tryggja möskvakerfi stöðugan og áreiðanlegan hraða, sama hversu langt þú ert frá aðalbeini. Þetta þýðir að þú getur notið óaðfinnanlegs netaðgangs um allt stóra eða fjöl-hæða heimilið þitt, og jafnvel í garðinum þínum, án þess að hægja á.

Sp.: Hversu mörg tæki geta tengst netkerfi?

A: Fræðileg tala getur orðið allt að 128 tæki (eero) eða 200 tæki (Google WiFi). Hins vegar, ef þessi tæki stunda mikla-bandbreiddarvirkni, eins og straumspilun eða leiki, þá er nákvæmari talan 28-30 tæki í einu.
